KALORİFER MONTAJI

Radyatör (kalorifer) Montajı ve Kuralları

Radyatör montajı ısıtıcıların verimli olarak çalışması, ısı kaybı hesaplarında ele alınan değerlerin doğruluğu ve sistemde enerji kaybının oluşmaması için önemlidir.

Geçmişten günümüze kadar çok çeşitli ısıtıcılar üretilmiştir. Bunlar borulu, kanatlı, levha, sıcak hava apareyleri, dilimli, panel gibi olmakla beraber yapıldıkları malzemeye göre de (alüminyum, döküm, çelik vb.) adlandırılır. Biz bunlardan sadece en çok kullanılan ve kullandığımız dökme dilimli ısıtıcılar ile panel radyatörlerin montajını göreceğiz. Radyatörler ile ilgili teknik bilgiyi radyatör ve özellikleri makalesinden edinebilirsiniz.

Radyatör Montajı için Dikkat Edilecek Hususlar

– Radyatörlerin duvarla arasındaki mesafe en az 40 mm, yerden yüksekliği de yine en az 70 mm olmalıdır. Genelde 100 mm’dir.

– Isıtıcılar pencere altlarına konur.

– Dökme dilimli radyatörlerde dilim arası 6 mm olduğundan konsollar buna göre delinmelidir.

– Isıtıcılar asla alttan gidiş ve üstten dönüş olarak bağlanmamalıdır.

– Bağlantılarda radyatörlerin giriş ve çıkışlarına vana koyulmalıdır.

– Radyatörün üst bağlantı ağzında hava alma purjörü olmalıdır.

– 1,6 metreden uzun radyatörler (dökme dilimli radyatörlerde 30 dilimden sonra), kombi pompasının radyatör içi sirkülasyonu tam yapabilmesi ve radyatörden tam ısıl verim alınabilmesi için farklı taraflardan çapraz bağlanmalıdır.

– Branşman boruları 250 mm’den az 1500 mm’den fazla olmamalı ve gidiş ve dönüş branşman eğimleri verilmelidir.

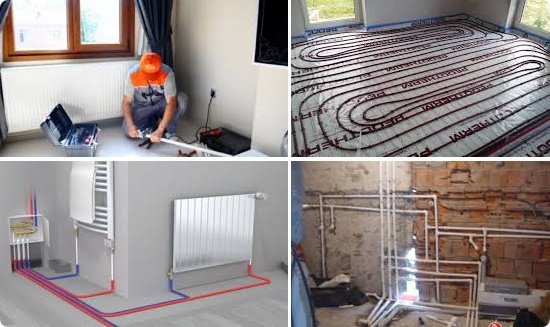

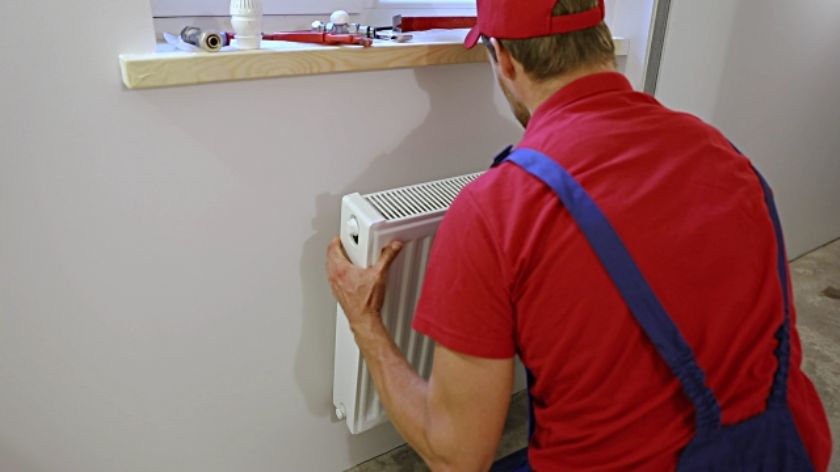

KALORİFER MONTAJ RESİMLERİ
